SMD 7-segmentsskärmarhar blivit en av de mest använda displaykomponenterna inom modern elektronik. Från industriell utrustning och medicinsk utrustning till konsumentapparater och instrumentbrädor för fordon, dessa kompakta LED-displaymoduler erbjuder utmärkt synlighet, energieffektivitet och långsiktig tillförlitlighet.
Den här artikeln förklarar hur SMD 7-segmentsskärmar fungerar, deras viktigaste fördelar, vanliga applikationer, jämförelse med traditionell bildskärmsteknik, installationsöverväganden och hur företag kan välja rätt lösning för sina projekt. Oavsett om du är ingenjör, produktdesigner, distributör eller inköpschef, hjälper den här guiden dig att fatta välgrundade beslut.

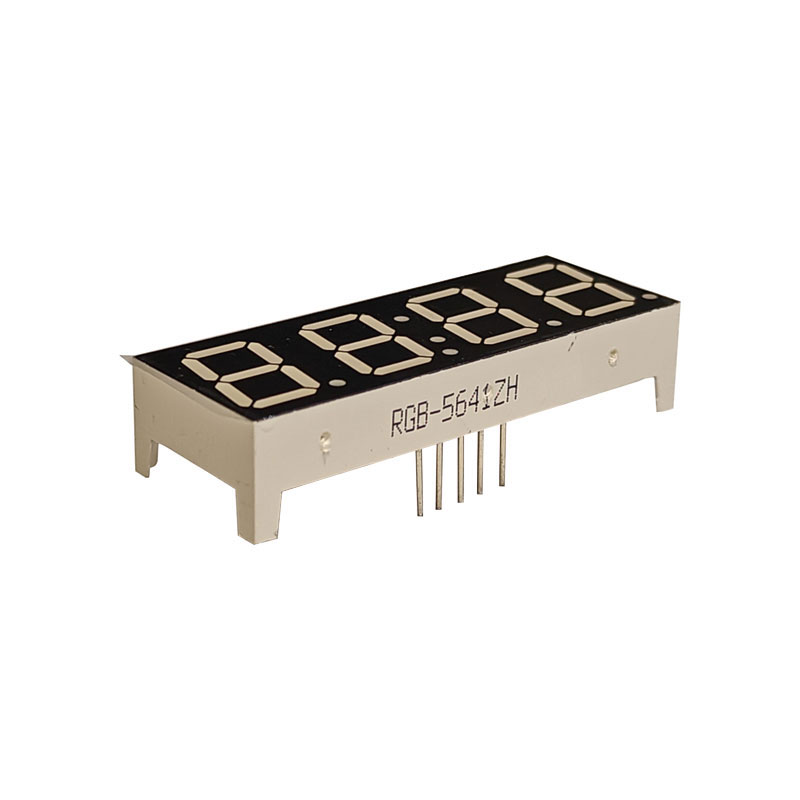

En SMD 7-segmentsskärm är en kompakt elektronisk bildskärmskomponent designad med Surface Mount Device (SMD)-teknik. Den består av sju individuella LED-segment arrangerade i ett åtta-sifframönster. Genom att selektivt belysa dessa segment kan displayen visa siffror från 0 till 9 och vissa alfabetiska tecken.
Till skillnad från traditionella bildskärmar med genomgående hål, är SMD-versioner monterade direkt på ytan av ett tryckt kretskort (PCB), vilket möjliggör mer kompakt design, automatiserad montering och högre produktionseffektivitet.
| Särdrag | Beskrivning |
|---|---|
| Monteringstyp | Ytmonteringsteknik (SMT) |
| Visningsformat | Numeriska och begränsade alfanumeriska |
| Ljuskälla | LED-teknik |
| Vanliga färger | Röd, grön, blå, vit, bärnsten |
Varje segment i displayen innehåller en lysdiod. När elektrisk ström flyter genom ett segment tänds det. Olika kombinationer av belysta segment bildar olika siffror.
Till exempel:
SMD-skärmar är generellt tillgängliga i två elektriska konfigurationer:
Alla katoder är sammankopplade. Enskilda segment tänds när positiv spänning appliceras.
Alla anoder är sammankopplade. Segmenten lyser när de är anslutna till jord.
Tillverkare och ingenjörer väljer SMD 7-segmentsskärmar eftersom de ger flera drifts- och tillverkningsfördelar.
Dessa fördelar gör SMD-skärmar särskilt värdefulla för tillverkningsmiljöer med stora volymer där effektivitet och konsekvens är avgörande.
SMD 7-segmentsskärmar används i många industrier på grund av deras enkelhet, hållbarhet och kostnadseffektivitet.
| Industri | Ansökan |
|---|---|
| Konsumentelektronik | Digitala klockor, miniräknare, köksmaskiner |
| Industriell utrustning | Kontrollpaneler, räknare, timers |
| Medicinsk utrustning | Övervakningssystem och diagnostisk utrustning |
| Bil | Instrumentpanelsindikatorer och displaymoduler |
| Smarta hemenheter | Temperaturregulatorer och IoT-produkter |
Ett av de största besluten ingenjörer står inför är att välja mellan SMD-skärmar och traditionella genomhålsmodeller.
| Jämförelsefaktor | SMD-skärm | Display för genomgående hål |
|---|---|---|
| Monteringsmetod | Automatiserad SMT | Manuell eller våglödning |
| PCB utrymme | Kompakt | Större fotavtryck |
| Produktionshastighet | Höghastighetsmontering | Långsammare process |
| Mekanisk styrka | Måttlig | Mycket stark |
| Kostnadseffektivitet | Utmärkt för massproduktion | Högre arbetskostnader |
Innan du väljer en SMD 7-segmentsskärm bör ingenjörer noggrant utvärdera flera tekniska parametrar.
En bredare betraktningsvinkel förbättrar läsbarheten från olika positioner.
Ljusstyrka påverkar sikten i dagsljus eller starkt omgivande ljus.
Låg strömförbrukning är viktigt för batteridrivna enheter.
Industriella applikationer kräver displayer med stor temperaturtolerans.
Att välja rätt SMD 7-segmentsskärm påverkar direkt produktkvalitet, prestanda och tillverkningseffektivitet.
Här är flera viktiga faktorer att tänka på:
Att arbeta med en erfaren tillverkare hjälper till att minska upphandlingsrisker och säkerställer en stabil långsiktig leverans.
Korrekt PCB-layout och monteringsmetoder förbättrar displayens prestanda och produktionsutbytet avsevärt.
Många bildskärmsfel beror inte på själva skärmen utan på dålig PCB-design eller felaktiga lödningsförhållanden.
| Problem | Möjlig orsak | Lösning |
|---|---|---|
| Ojämn ljusstyrka | Felaktig strömkontroll | Använd lämpliga motstånd eller drivrutiner |
| Döda segment | Dåliga lödfogar | Kontrollera lödkvaliteten |
| Flimrande | Instabil strömförsörjning | Förbättra spänningsregleringen |
| Överhettning | Överdriven ström | Minska driftsströmmen |
När elektroniska enheter fortsätter att bli mindre och smartare utvecklas bildskärmstekniken snabbt.
Moderna SMD 7-segmentsskärmar utvecklas nu med:
Dessa förbättringar hjälper tillverkare att skapa mer tillförlitliga och energieffektiva elektroniska system för globala marknader.
Pålitliga leveranskedjor är avgörande inom elektronikindustrin. Att välja en professionell bildskärmstillverkare ger fördelar som stabil produktkvalitet, skräddarsydda lösningar, teknisk support och skalbar produktionskapacitet.
Guangzhou RGB Optoelectronic Technology Co., Ltd.specialiserar sig på högkvalitativa LED-displaylösningar för industri-, bil-, konsumentelektronik- och smarta enhetsapplikationer. Med avancerad produktionskapacitet och strikta kvalitetsledningssystem stödjer företaget kunder över hela världen med pålitlig displayteknik.
Professionella leverantörer kan också hjälpa till med anpassade skärmfärger, sifferstorlekar, PCB-kompatibilitet och applikationsspecifika krav, vilket hjälper företag att minska utvecklingstiden och förbättra produktens tillförlitlighet.
Ja. LED-baserade SMD-skärmar förbrukar relativt låg ström jämfört med många traditionella skärmtekniker, vilket gör dem lämpliga för bärbara och batteridrivna enheter.
Ja. Tillverkare kan anpassa sifferstorlek, färg, ljusstyrka, stiftkonfiguration och förpackning baserat på kundens krav.
LED-skärmar av hög kvalitet kan fungera i tiotusentals timmar under korrekta elektriska och termiska förhållanden.
Rött och grönt är vanligtvis att föredra eftersom de erbjuder utmärkt synlighet under de flesta ljusförhållanden.
Absolut. SMD-skärmar av industriell kvalitet är designade för att tåla vibrationer, temperaturvariationer och långa driftscykler.
SMD 7-segmentsskärmar är fortfarande en av de mest praktiska och kostnadseffektiva displayteknikerna inom elektronikindustrin. Deras kompakta struktur, höga synlighet, låga energiförbrukning och kompatibilitet med automatiserade tillverkningsprocesser gör dem idealiska för ett brett spektrum av applikationer.
Oavsett om du utvecklar hemelektronik, industriella styrsystem, medicinsk utrustning eller fordonsprodukter, kan valet av rätt bildskärmsleverantör avsevärt förbättra produktkvaliteten och produktionseffektiviteten.
Guangzhou RGB Optoelectronic Technology Co., Ltd.är redo att stödja dina projekt med professionella tillverkningsmöjligheter, skräddarsydda skärmlösningar och lyhörd teknisk assistans.
Kontakta ossidag för att diskutera dina krav och upptäcka den idealiska LED-displaylösningen för ditt företag.

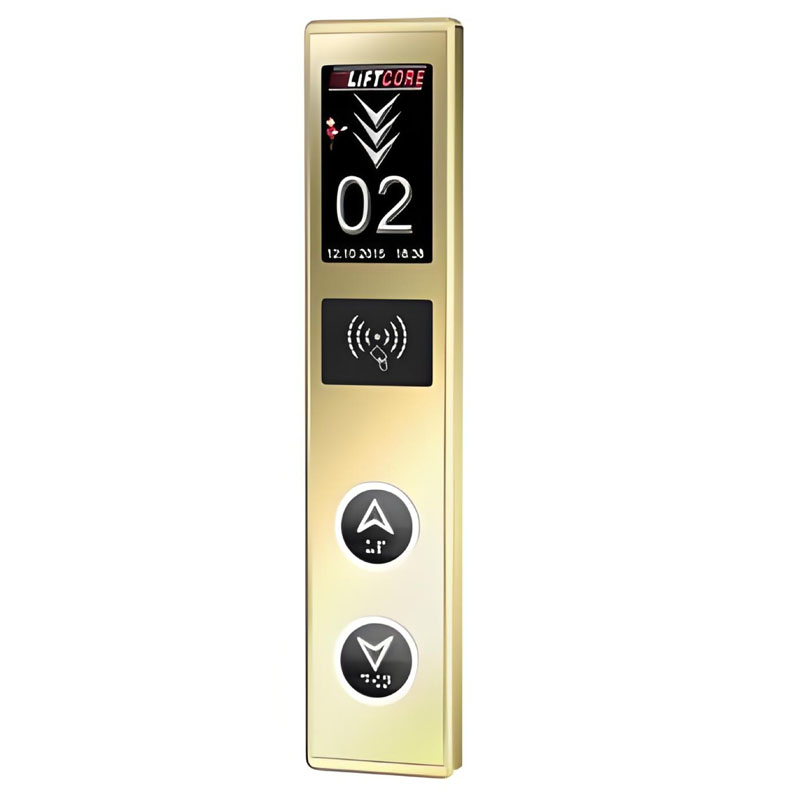

Elevator Digital Color Screen-teknik omformar snabbt hur människor interagerar med vertikala transportsystem. Utöver enkla golvindikatorer levererar dessa avancerade displayer dynamisk bild, realtidsdata, varumärkesmöjligheter och förbättrad passagerarkommunikation. Den här omfattande guiden utforskar hur dessa skärmar löser vanliga problem i branschen som dålig användarupplevelse, föråldrade gränssnitt och ineffektiv informationsleverans, samtidigt som de ökar säkerheten, engagemanget och operativ effektivitet.
